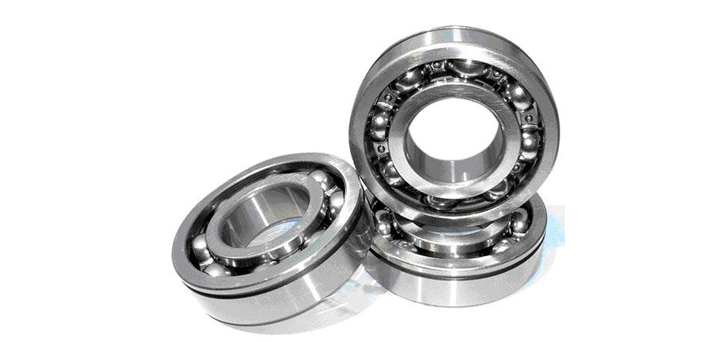

深沟球轴承

深沟球轴承主要承受径向载荷，但也可同时承受径向载荷和轴向载荷。当仅承受径向载荷时，接触角为零。当深沟球轴承具有较大的径向游隙时，其性能类似于角接触轴承，可承受较大的轴向载荷。深沟球轴承的摩擦系数极小，极限转速也非常高。

深沟球轴承是最具代表性的滚动轴承，用途广泛。它适用于高速甚至极高速度的运行，且非常耐用，无需频繁维护。这种轴承摩擦系数小，极限转速高，结构简单，制造成本低，且易于实现高制造精度。尺寸范围和形式多样，广泛应用于精密仪器、低噪音电机、汽车、摩托车和通用机械行业。它是机械行业中应用最广泛的轴承类型。主要承受径向载荷，但也能承受一定量的轴向载荷。

当选择较大的径向游隙时，轴向承载能力会提高，且在承受纯径向力时接触角为零。当存在轴向力时，接触角大于零。通常，会使用冲压波形保持架、车制实体保持架，有时也会使用尼龙保持架。

深沟球轴承安装在轴上后，轴或轴承座的轴向位移可限制在轴承的轴向游隙范围内，因此可在两个方向上进行轴向定位。此外，这种轴承还具有一定的自对中能力。当它相对于轴承座孔倾斜2'-10'时，仍能正常工作，但对轴承寿命会有一定影响。深沟球轴承的保持架多为钢板冲压波纹保持架，大型轴承多为车制金属实体保持架。

深沟球轴承是最常用的滚动轴承。其结构简单，使用方便。它主要用于承受径向载荷，但当轴承的径向游隙增大时，它具有一定的角接触球轴承性能，并能承受径向和轴向的组合载荷。当转速较高且不适合使用推力球轴承时，深沟球轴承也可用于承受纯轴向载荷。与相同规格和尺寸的其他类型轴承相比，深沟球轴承的摩擦系数较小，极限转速较高。但它不耐冲击，不适合承受重载。

1. 单列深沟球轴承

2. 带防尘盖的单列深沟球轴承

3. 带防尘盖和密封圈的单列深沟球轴承

4. 外圈带止动槽和止动环的单列深沟球轴承

5. 球体间有间隙的深沟球轴承

6. 双列深沟球轴承

根据深沟球轴承的尺寸，可分为：

（1）微型轴承——公称外径范围为26毫米或更小的轴承；

(2) 小型轴承——公称外径范围在28-55mm之间的轴承；

(3) 中小型轴承——公称外径范围在60-115mm之间的轴承；

(4) 中型和大型轴承——公称外径范围在120-190毫米之间的轴承；

(5) 大型轴承——公称外径范围在200-430毫米之间的轴承；

深沟球轴承可用于变速箱、仪器仪表、电机、家用电器、内燃机、运输车辆、农业机械、建筑机械、工程机械、旱冰鞋、溜溜球等。

CN：普通组径向游隙；通常仅与以下字母组合使用，以表示较窄或偏移的游隙范围 H：较窄游隙范围，相当于原游隙范围的上半部分 L：收缩 较窄游隙范围相当于原游隙范围的下半部分。P：偏移游隙范围相当于原游隙范围的上半部分和下一组游隙范围的下半部分，以形成上述字母。同时，适用于以下游隙组组合所对应的含义：C2、C3、C4和C5，如C2 C2：径向游隙小于普通组 C3：径向游隙大于普通组 C4：径向游隙大于C3 C5：径向游隙大于C4 DB：两个单列深沟球轴承背对背配对 DF：两个单列深沟球轴承面对面配对 DT：两个单列深沟球轴承串联配对 E：增强设计 GJN：聚脲润滑脂，NLGI稠度2，温度范围-30至+150度（标准填充量） GXN：聚脲润滑脂，NLGI稠度2，温度范围-40至+150度（标准填充量） J：冲压钢保持架 LHT23：锂基润滑脂，NLGI稠度2，温度范围-50至+140度（标准填充量） LT：锂基润滑脂，NLGI稠度2，温度范围-55至+110度（标准填充量） LT10：锂基润滑脂，NLGI稠度2，温度范围-50至+90度（标准填充量） M：机加工黄铜保持架，钢球引导。 不同的设计和材料在M后用数字进行标记，例如M2 MA：机加工黄铜保持架，外圈引导 MB：机加工黄铜保持架，内圈引导 MT33：锂基润滑脂，NLGI稠度3，温度范围-30至+120度（标准填充量） MT47：锂基润滑脂，NLGI稠度2，温度范围-30至+110度（标准填充量） N：外圈带止动槽 NR：外圈带止动槽和止动环 N1：外圈侧面有凹槽（用于配合止动装置以防止外圈旋转） P5：尺寸精度和旋转精度符合ISO公差等级5 P6：尺寸精度和旋转精度符合ISO公差等级6 P52：P5+C2 P62：P6+C2 P63：P6+C3 RS1：一侧带钢架的丁腈橡胶（NBR）接触密封 RSH：一侧带钢架的丁腈橡胶 NBR接触密封环 RSL：一侧带钢架的丁腈橡胶（NBR）低摩擦密封 RZ：一侧带钢架的丁腈橡胶（NBR）低摩擦密封 Ring TH：纤维增强酚醛树脂保持架（卡式） TN：注塑尼龙保持架 TN9：注塑玻璃纤维增强尼龙6,6保持架 VL0241：外圈外表面涂有氧化铝，绝缘能力高达1000VDC VL2071：内圈外表面涂有氧化铝，绝缘能力高达1000VDC。 WT：聚脲润滑脂，NLGI稠度2，温度范围-40至+160度（标准填充） Y：冲压铜保持架 Z：一侧冲压钢制防尘盖 ZNR：外圈带止动槽和止动环，止动槽另一侧带冲压钢制防尘盖 2RS1：两侧带钢制框架的丁腈橡胶（NBR）接触密封圈 2RSH：两侧带钢制框架的丁腈橡胶（NBR）接触密封圈 2RSL：两侧带钢制框架的丁腈橡胶（NBR）低摩擦密封圈 2RZ：两侧带钢制框架的丁腈橡胶（NBR）低摩擦密封圈 丁腈橡胶（NBR）低摩擦密封圈 2Z：两侧带钢制防尘盖 2ZNR：外圈带止动槽和止动环，两侧带冲压钢制防尘盖

带有球间隙的常见后缀：

C3：径向间隙大于正常组 N：外圈带止动槽 NR：外圈带止动槽和止动环 Z：一侧带冲压钢制防尘盖 ZNR：外圈带止动槽和止动环，止动槽另一侧带冲压钢制防尘盖 2Z：两侧均带冲压钢制防尘盖 2ZNR：外圈带止动槽和止动环，两侧均带冲压钢制防尘盖

不锈钢后缀的含义：

R：带法兰外圈 VT378：无毒润滑脂（与食品材料偶然接触） 2RS1：两侧带钢框的丁腈橡胶（NBR）接触密封 2Z：两侧带冲压钢防尘盖 2ZR：两侧带冲压钢防尘盖，且外圈带法兰
